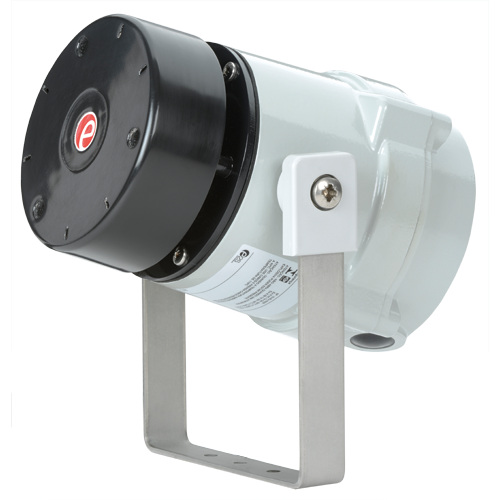

BExH120 e2s vietnam Còi dạng chuông báo _ BExH120 'Belltronic' Explosion Proof Bell
Xuất sứ: UK
Nhà cung cấp: STC Vietnam
Hãng sản xuất: E2S Warning Signals VietNam
Ứng dụng sản phẩm: Dầu khí_Công Nghiệp_Hóa Dầu_Hàng Hải
Mr. Vương
1-22-080
BExH120 'Belltronic' Chuông chống cháy nổ, báo điện thoại cục bộ
BExH120 là model thích hợp sử dụng cho các khu vực Zone 1, 2, 21 & 22 . Được thích hợp các tiêu chuẩn chống cháy nổ IECEx, ATEX, Ex EAC và INMETRO . Model BExH120 có âm báo giống các chuông điện thoại cơ cung cấp hiệu suất cao và độ đáng tin cậy tuyệt vời.
Âm thanh chuông cơ được lưu lại trong bộ nhớ kỹ thuật số được phát ra qua lớp (class) D được khuếch đại có hiệu suất vượt qua cả chuông cơ với tính liên tục trong tín hiệu. Thiết kế sừng hướng tâm không chỉ mô phỏng chuông vật lý truyền thống mà nó còn tái tạo sự phân phối tín hiệu âm thanh
Thông Số kỹ thuật
| Cường độ âm thanh ngõ ra: | 106dB(A) @ 1m +/- 3dB [97dB(A) @ 10ft/3m] |
| Điều khiển âm thanh: | Yes |
| Điện áp DC: | 24vdc |
| Điện ápAC: | 115vac; 230vac |
| Công tắc thay đổi trang thái : | Negative |
| Cấp bảo vệ: | IP66/67 |
| Vật liệu thân: | Marine grade copper free LM6 Aluminium |
| Enclosure finish: | Chromate & powder coated finish - anti-corrosion. |
| Màu: | RAL3000 Red Grey RAL7038 Special - available on request |
| BExH120 horn: | High impact UL94 V0 & 5VA FR ABS |
| Kết nối ngõ vào: | Dual M20 ISO (one stopping plug inc) |
| Đầu kết nối: | 0.5 - 2.5mm² (20-14 AWG) |
| Enclosure volume: | <2 litres |
| Line monitoring: | Blocking diode included EOL Min. 500 Ohm 2w, or 3k3 Ohm 0.5w resistor or diode (DC versions) can be fitted |
| Relative humidity: | 95% - Additional tropicalisation is recommended for applications where both high relative humidity and high ambient temperatures exist |
| Weight : | DC: 3.20kg/7.04Ibs AC: 3.40kg/7.48Ibs |
Current Consumption
| Voltage: | Current: | |
|---|---|---|
| 24V dc | 400mA | |
| 115V ac | 50/60Hz | 130mA |
| 230V ac | 50/60Hz | 65mA |
Chọn Code
| Version: | Part code: | |
|---|---|---|
| Product type: | BExH120 | Explosion proof Belltronic |
| Type: | DR | Ex d, Radial omni-directional horn |
| Voltage: | DC024 AC115 AC230 |
24V dc 115V ac 240V ac |
| Cable Entry Type:[e] Note: |
A B C D E F G |
2 x M20x1.5mm 2 x 1/2" NPT - adaptors 2 x 3/4" NPT - adaptors 2 x M25x1.5mm - adaptors 1 x 1/2" NPT - adaptor 1 x 3/4" NPT - adaptor 1 x M25x1.5mm - adaptor M20 stopping plugs for unused entries supplied |
| Adaptor/Stopping plug material: [m] |
B N S |
Brass Nickel Plated Stainless Steel |
| Bracket material: [s] | 1 2 3 4 |
A2 304 Stainless Steel A4 316 Stainless Steel A2 304 St/St with Equip. Tag A4 316 St/St with Equip. Tag (304) |
| Product version: [v] | A1 | Default - IECEx, ATEX, Ex EAC & INMETRO |
| Enclosure colour: [x] | R G S |
Red RAL3000 Grey RAL7038 Special - contact E2S |
Coding
- II 2G Ex d IIB T4 Ta -50° to +70°C
- II 2G Ex d IIC T4 Ta -50° to +55°C
- II 2D Ex tb IIIC T100°C Db Ta -50°C to +55°C
- II 2D Ex tb IIIC T115°C Db Ta -50°C to +70°C
Tone Table
| Stage 1 | WAV file | Frequency Description. | Stg 2 | Stg 3 |
|---|---|---|---|---|
| T 1 |  ↓ |
Industrial Hooter | T 3 | T 5 |
| T 2 | ↓ |
High Frequency Mechanical Siren | T 1 | T 5 |
| T 3 | ↓ |
Medium Frequency Mechanical Siren | T 1 | T 5 |
| T 4 | ↓ |
Electro Mechanical Buzzer | T 2 | T 5 |
| T 5 | ↓ |
Mechanical Bell | T 1 | T 2 |
| Country specific or custom tone configurations and alarm frequencies are available upon request. | ||||
